Mapa de relieve de ingeniería para 6 zonas
La geometría de funcionamiento del microrrelieve consiste en controlar dos fuerzas: el viento, que debe ser frenado, y el agua, que debe ser captada y absorbida.
Microrrelieve
Cada metro debe captar agua o romper el viento.
Todas las líneas se trazan perpendicularmente al viento predominante, y las zanjas siguen el contorno sin drenaje descendente. Una topografía uniforme en todo el terreno es un error: cada zona requiere su propia geometría.

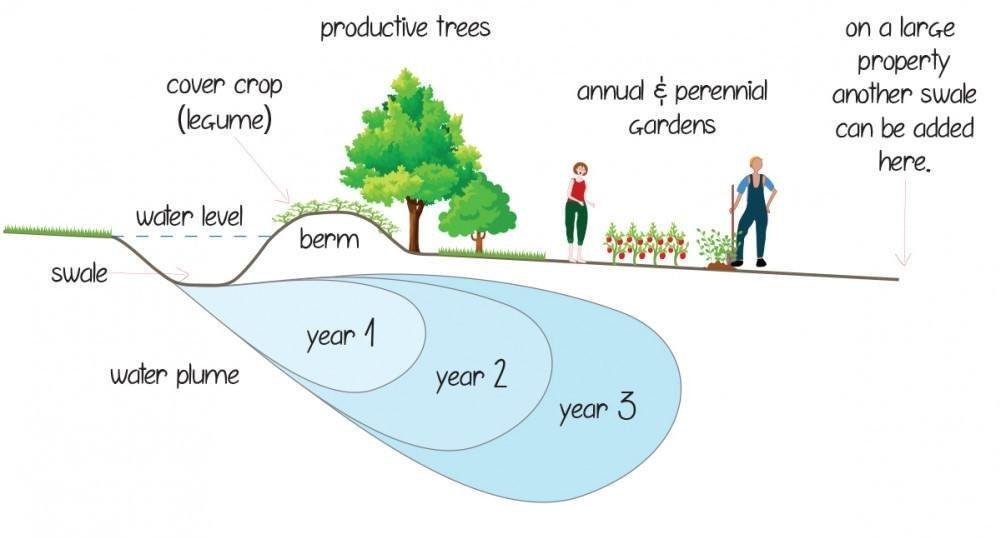

Zona de distribución de agua: zanjas de contorno y estanques de plantación.
Zona antidaneal: redes, barreras y líneas estrictamente transversales al viento.
Parámetros por zonas
| Zona | Objetivo | Forma | Dimensiones de trabajo |
|---|---|---|---|
| 1: 0-30 m | sal, aerosol, mantenimiento de la infiltración | microagujeros, semicírculos de piedra, terraplenes bajos | agujeros de 10-20 cm de profundidad, 40-80 cm de diámetro; escalón de 1-2 m |
| 2: 30-100 m | barrera de sal y estabilización de arena | medios pocillos + células | radio 1-2 m, lado 20-40 cm, paso 2-4 m |
| 3: 100-300 m | activación del suelo y retención de agua | medias lunas + fosos zai + trincheras cortas | pozos de 30-60 cm de diámetro, zanjas de 30-50 cm |
| 4: 300-800 m | acumulación y distribución del agua | cunetas + estanques de desembarco | Zanjas de 50-80 cm de profundidad y 50-100 cm de ancho. |
| 5: 0,8-2 km | zona productiva | zanjas anchas, terrazas, fosas profundas | Cunetas de 1-2 m de ancho, fosas de 80-120 cm |
| 6: 2-5 km | detener la arena antes del sistema | malla, crestas de olas, barreras largas | celdas de 1 x 1 o 2 x 2 m, barreras de 30-60 cm |
Cómo tener en cuenta el viento y el agua
viento: líneas transversales al flujo, reducción gradual de la velocidad, sin largos corredores abiertos
agua: recolección, ralentización, absorción, retención
Zona 6: Malla y barreras al sistema principal
Zonas 3-4: medias lunas, fosas zai y trincheras
Zona 5: Cunetas y estanques de desembarco
Fórmula final
El relieve es el esqueleto del proyecto, las plantas su piel. Sin la geometría adecuada, incluso las mejores vistas se verán afectadas por el retroceso del agua y el regreso de la arena por el viento.
